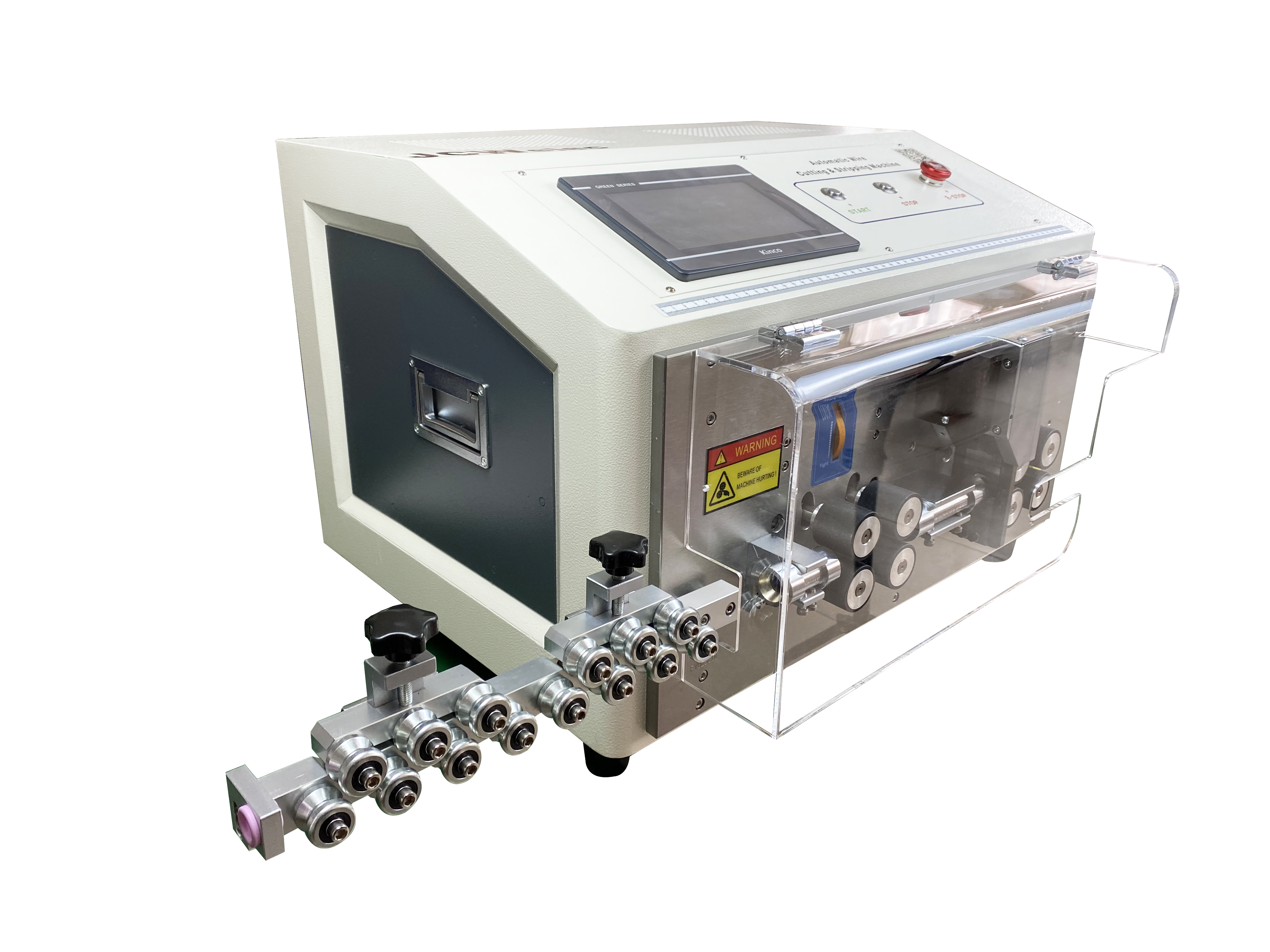

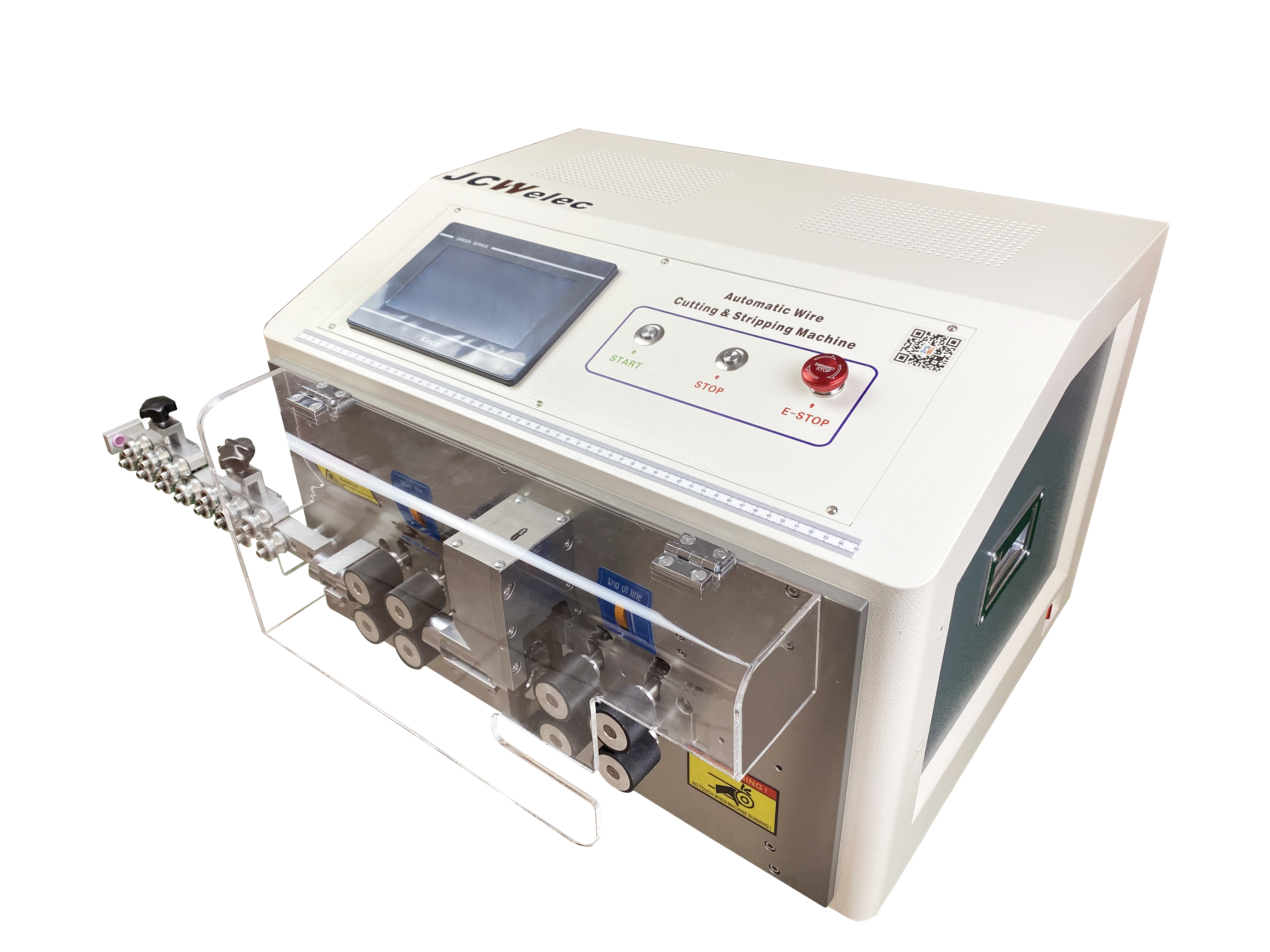

자동 전선 (케이블) 커팅, 탈피기 25 SQ (12Φ)

CS05

◆ 강력하고 정밀한 자동 커팅 탈피기

◆ AV 배터리 케이블, 다심 케이블 대응 가능

◆ PVC, 테프론, 실리콘, 저할로겐, 유리섬유 케이블

◆ 최대 12mm O.D 또는 25sqmm의 케이블 범위

◆ 7" 컬러 터치 스크린 (한국어, 영어, 중국어)

◆ 사용자 친화적인 인터페이스

◆ 고토크 하이브리드 스텝 모터로 구동되는 8개의 롤러 방식

◆ 완전한 프로그래밍 구현이 가능하며, 100개의 프로그램을 저장 할 수 있음

◆ 제품 사양

모델명	CS05자동 전선 (케이블) 커팅 탈피기 (12mm O.D)

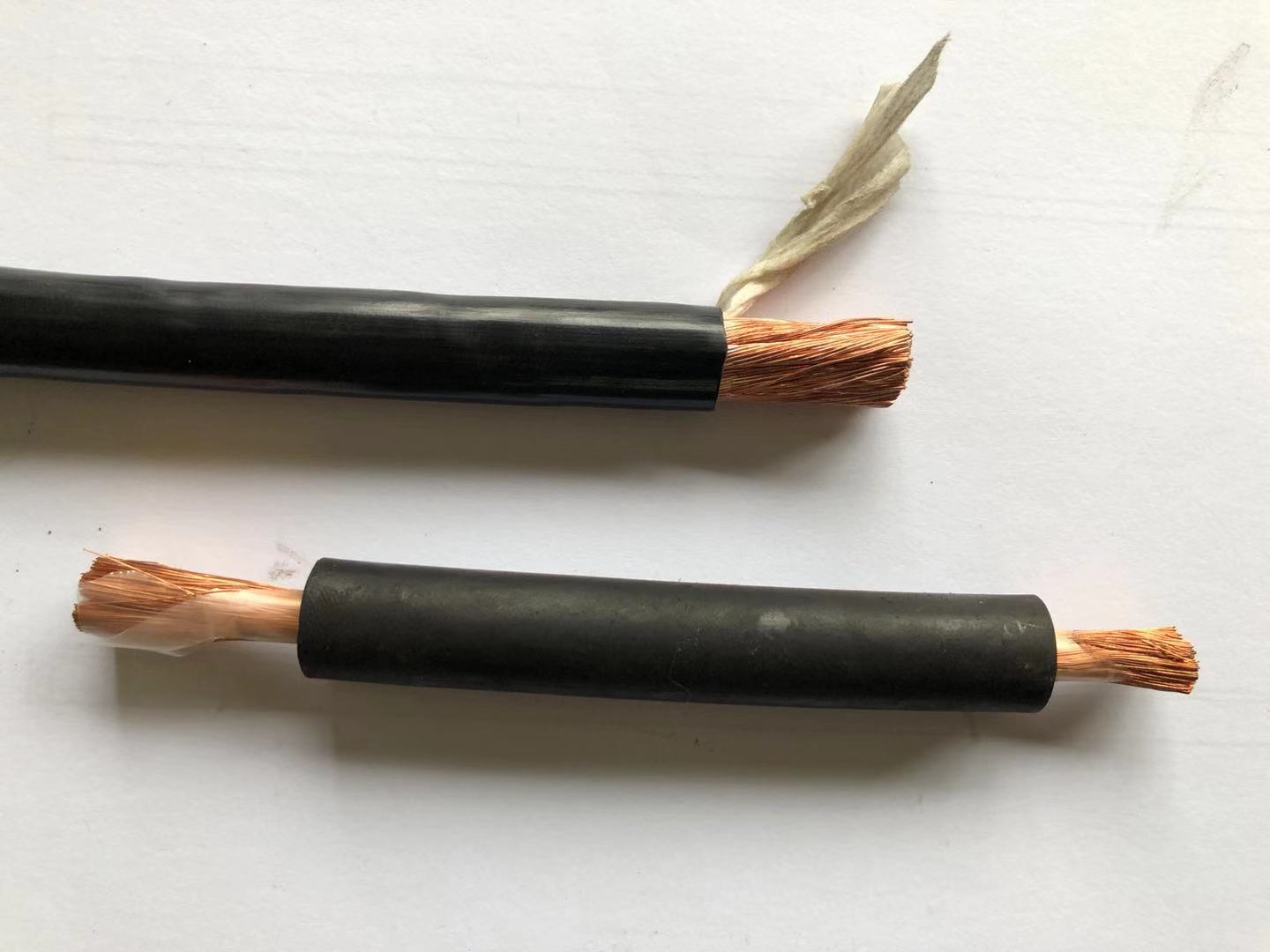

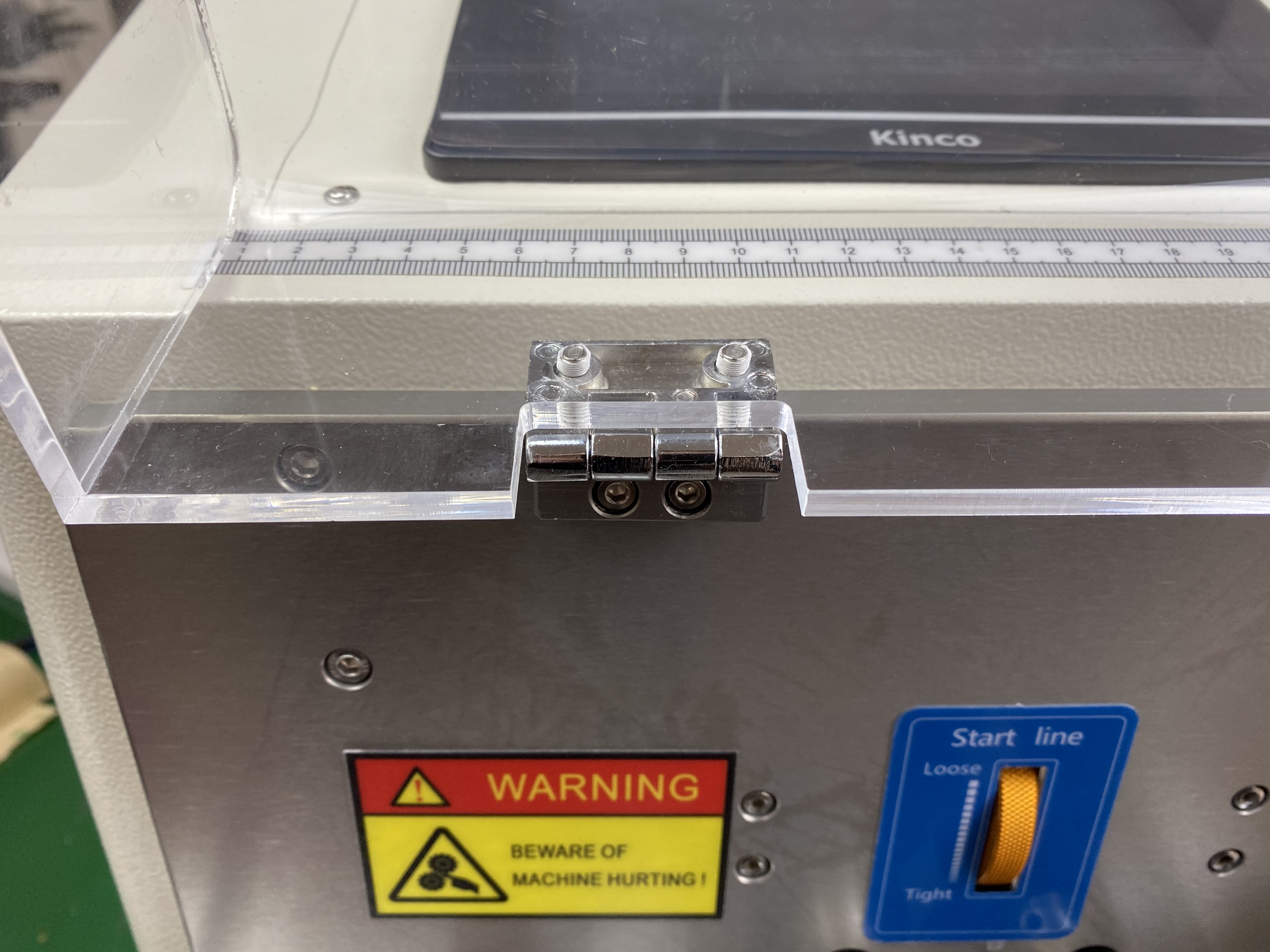

기능	단일 와이어, 다심 케이블, 절단 길이 설정, 전체 탈피, 부분 탈피, 중간 탈피, 절단 깊이 조정, 와이어 부족 센서, 길이 보정, 안전 커버
적용 가능 자재	PVC, 테플론, 실리콘, 저할로겐, 유리섬유 등
도체 단면 (외경 사이즈)	0.1 - 25 mm², 최대 직경12 mm
커팅 길이( L )	0.1 – 999,999 mm
커팅 길이 정확도	0.002 x L
스트립 길이	전단 ( 오른쪽 ) 끝단: 250 mm [ 부분 스트립]
스트립 길이	후단 ( 왼쪽 ) 끝단: 120 mm [ 부분 스트립 ]
중간 스트립	13 섹션
생산 수량	1,000 pcs/h 100mm 길이 기준
데이터 저장	100개
플렛 케이블	가름 장치, 교정기, 가이드, 블레이드 교체

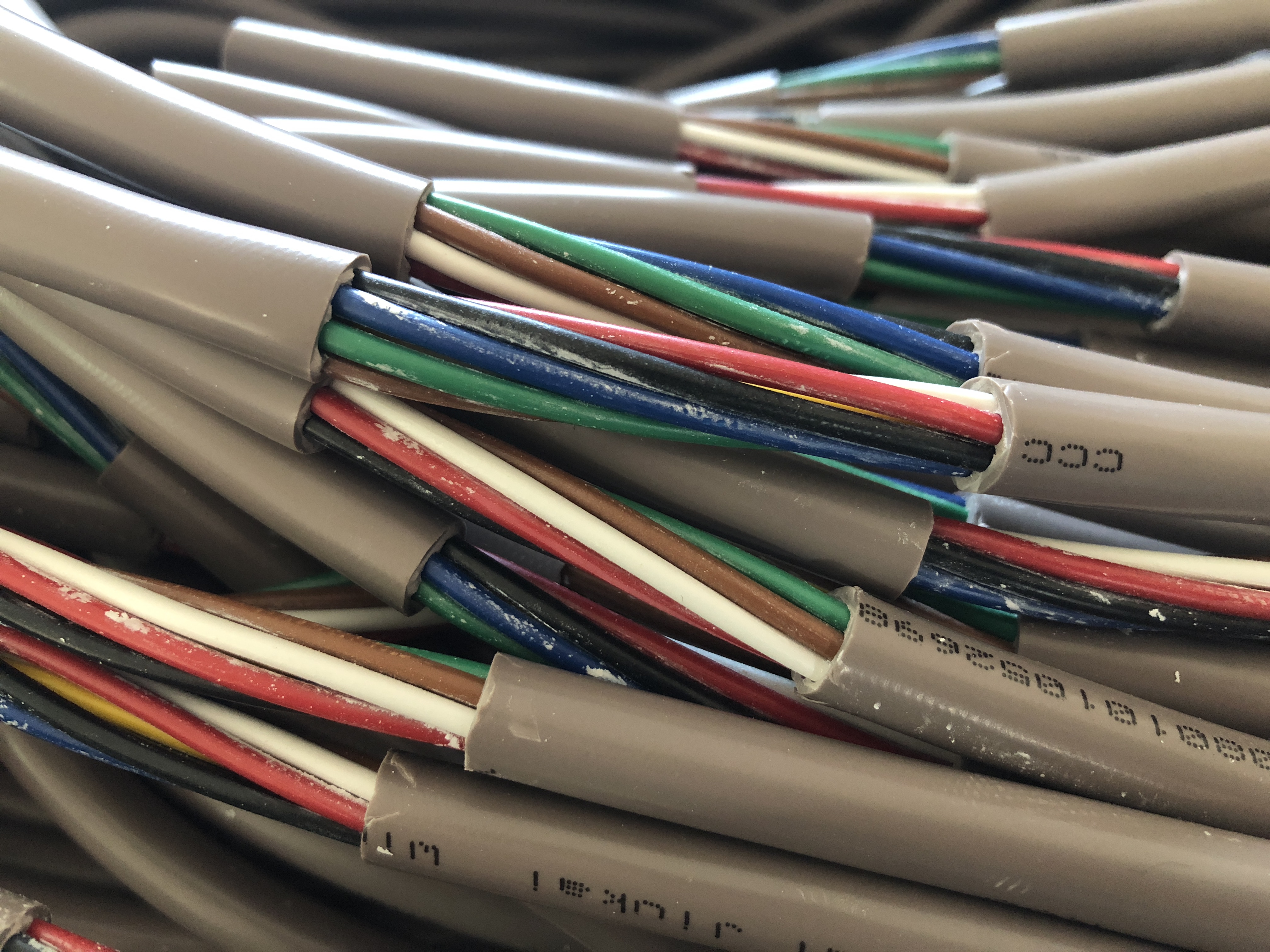

다심 케이블	외피 스트립
디스플레이	7" 컬러 터치 스크린 (한국어, 영어, 중국어)
케이블 공급 방식	8개 롤러
옵션 사양	프리피더 (풀림기), 가름기, 로봇암, 컨베이어
전원	AC 220 V ± 10%, 50 / 60 Hz [110V 사양 변경 가능]
공기압	0.4 - 0.7 MPa ( 깨끗하고 건조한 공기 )
사이즈	본체: L 650 x W 580 x H 450 mm
사이즈	스트레이너: 350mm
무게	70 KG

CS05 (자동 커팅 탈피기) 장비 영상: https://youtu.be/9-Tml1078Ok (주소 클릭 시 동영상 재생)

(클릭)

https://youtu.be/fd_27kHeDBw (주소 클릭 시 동영상 재생)

(클릭)

https://youtu.be/q7ou18CKyE4 (주소 클릭 시 동영상 재생)

(클릭)

https://youtu.be/O0DJgcLZlPo (주소 클릭 시 동영상 재생)

(클릭)

* 영상 재생이 안되시는 분들은 구글(크롬)에 접속하여 재생 하시길 바랍니다.
